向山園區 v05｜外觀、公共室內與日夜景

主檔：xiangshan-campus-v05.blend。這是可編輯的 Blender 場景，不是影片或全景照片；目前完成向山樣區的第二輪建模，尚非整個日月潭完成，也不是測量級／照片級復刻驗收。

開啟與操作

使用 Blender 5.1.1。保留同資料夾的 sun-moon-lake-geographic-study.blend；它是唯讀連結的原始地理底稿。43 張貼圖及 Noto Sans TC 中文字型已打包。

上方 Scene 選單可切換日景 Xiangshan | plan reconstruction and public interiors、夜景 Xiangshan | blue hour。夜景使用獨立燈光資料，切換不改變日景。
在 70_CAMERAS 選取相機，Ctrl + 數字鍵盤 0 設為目前相機，數字鍵盤 0 進入／退出相機視角。
09 | 60s public architecture walkthrough 保留 1–1800 幀、30 fps 的可編輯步行動畫，從廣場經廊道、繞柱進入口，再走到展廳。不是已輸出的影片。
Blender 的 Walk Navigation 可自由查看；尚無遊戲引擎的角色控制、碰撞、互動門或手機版。

本輪實作

部分	已建內容	精度界線
雙翼	依公開平面圖重畫不對稱輪廓、前後兩道大跨距廊道、曲面拱腳、連續牆體、草坡屋頂、玻璃採光帶	手工描圖與推估剖面，非 CAD；屋頂與建築地理位置仍需控制點校準
公共空間	入口玻璃門及實際通行缺口、接待台、休憩座椅、藝廊、產業展示、27 席影音室、東翼休憩／辦公分隔	依官方公開用途製作；展品、家具、分間為數位策展，不冒充現場原樣
材質	清水模木紋壓痕、孔隙、石板縫、掃描木材、玻璃與金屬、64,000 根屋頂草葉	可近看材質；仍需現地攝影校色及細節雕刻
場地	依圖水池與中庭、道路、部分停車配置、標線、車擋、候車棚、腳踏車架、座椅、花盆、灌木	道路與停車格未做現況測繪，不代表官方車位總數已復刻
植被	CC0 闊葉、灌木，共用實例；增加 323 棵過渡林、133 株園區灌木；湖岸另有 345 株灌木與 35,856 根草葉，修正掃描模型根部偏移及斜坡懸空	通用形態代表，不是逐株樹木調查；不能宣稱當地樹種全數正確

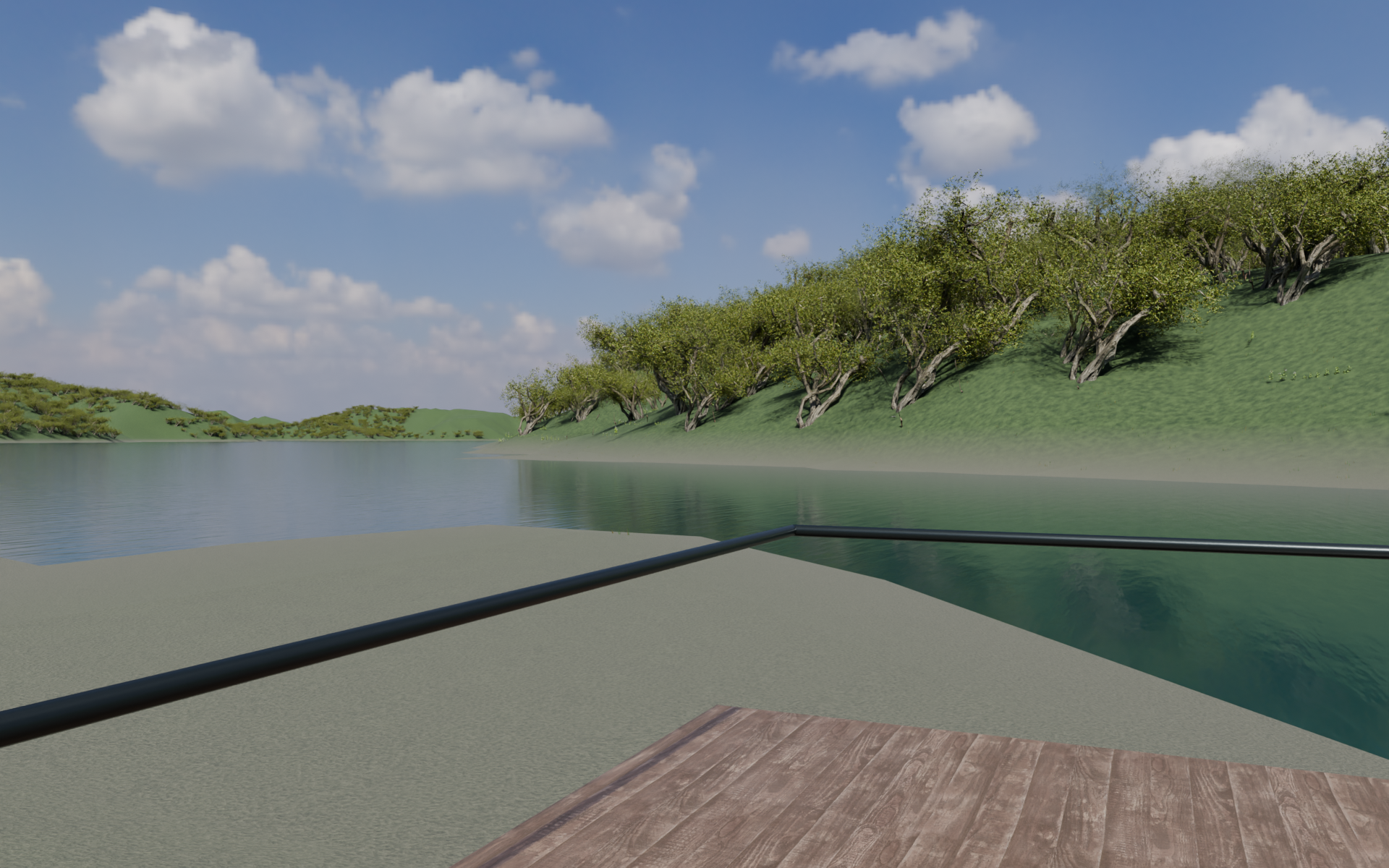

湖岸	WRA 範圍內連續 748m 水面，由原地形遮住乾地；修正為階梯的觀景連接、下層平台與扶手	水位為代表值，岸形受 20m DTM 限制；路徑非真實向山自行車道或懸臂觀景台，未作工程驗收
地形展台	由同一官方 DTM 簡化成 25,718 頂點的立體展示模型	展台水平縮尺 0.00030、垂直 0.00036，已標示垂直放大
光線	HDR 天空、間接補光、室內燈具、庭園與水池夜間照明	建築視覺化光線，不宣稱當天日照或現地夜間照明實測

實際渲染

1920 × 1200，Cycles／OptiX，128 samples，降噪。不是 AI 生成參考圖。

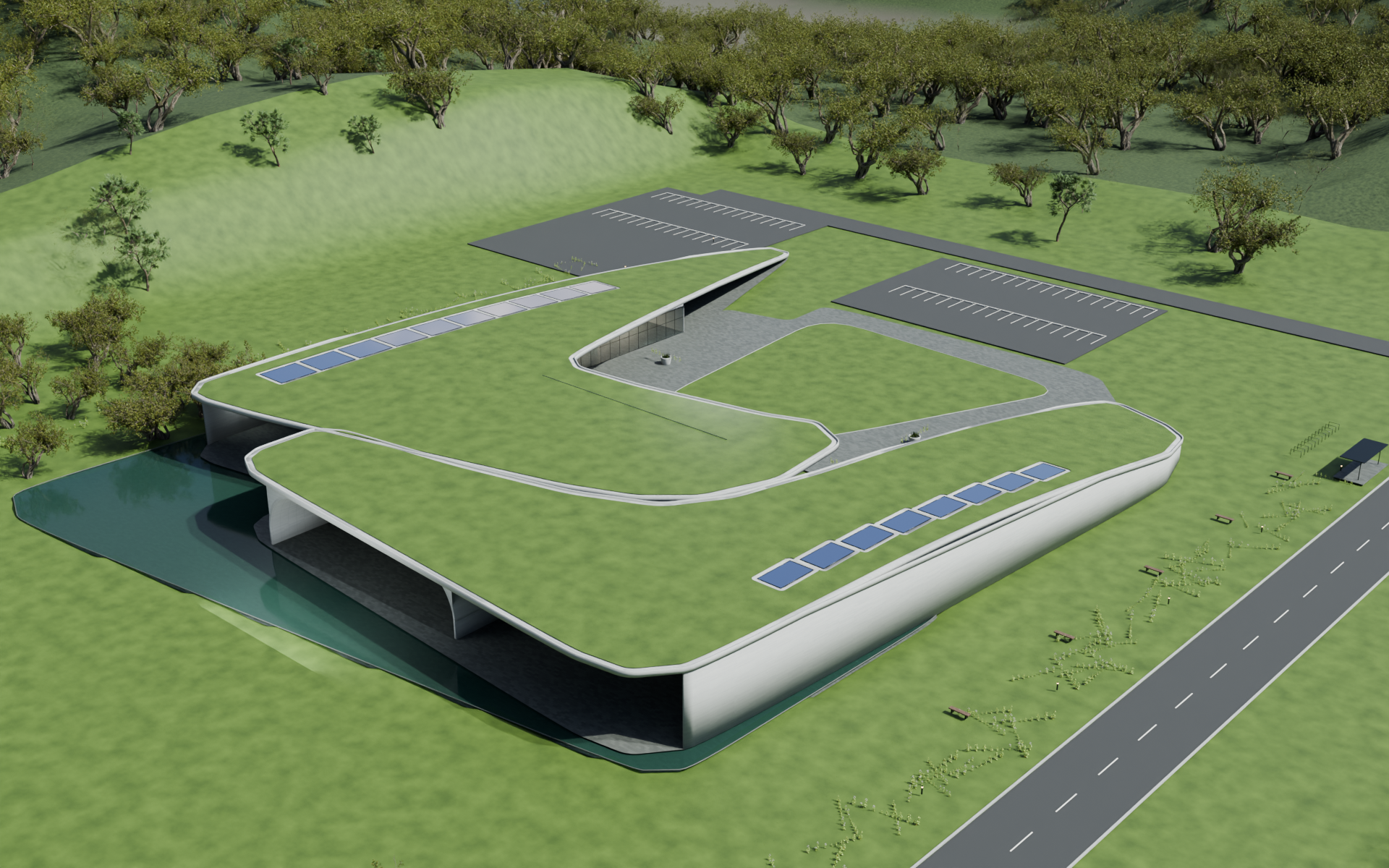

向山園區

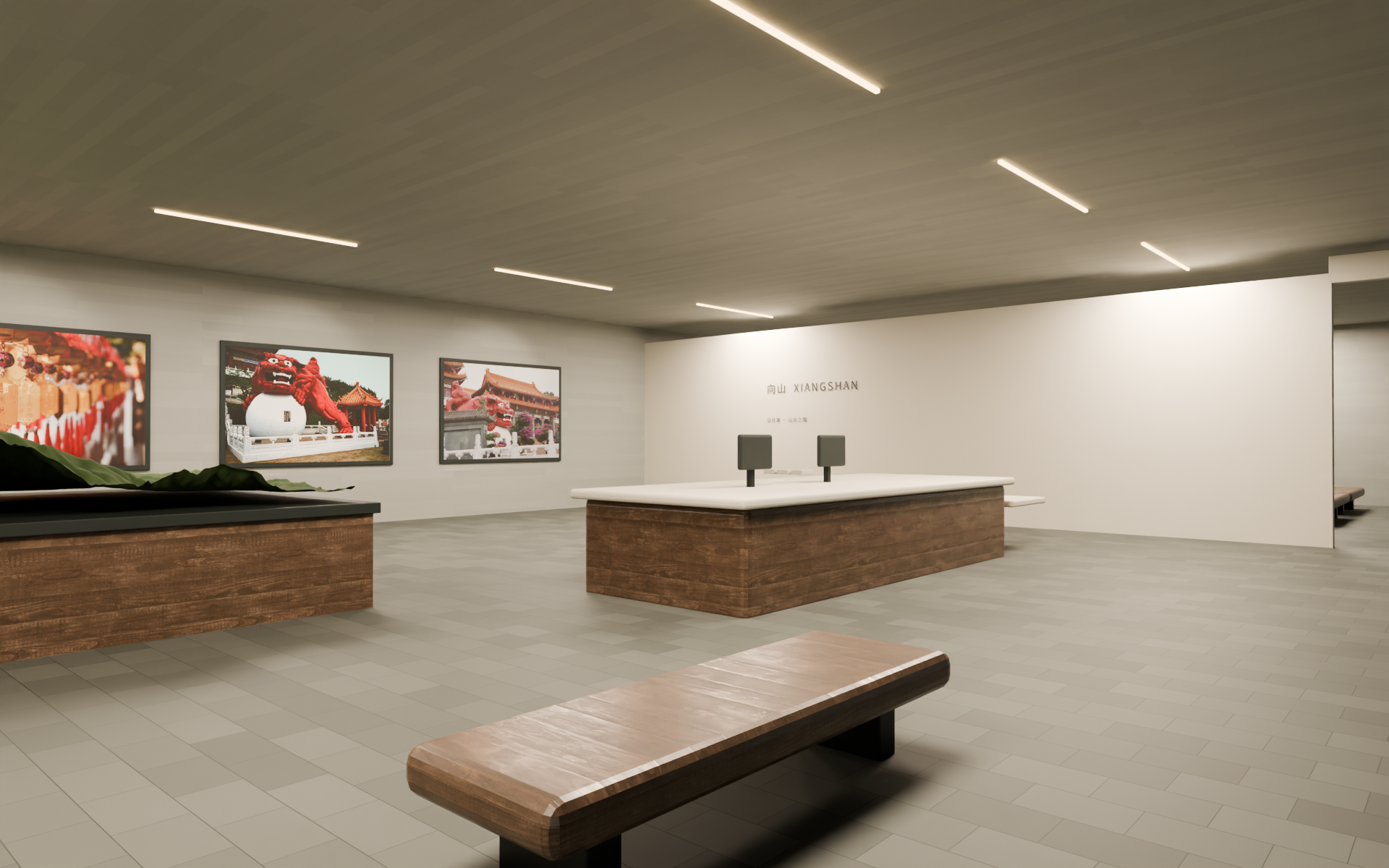

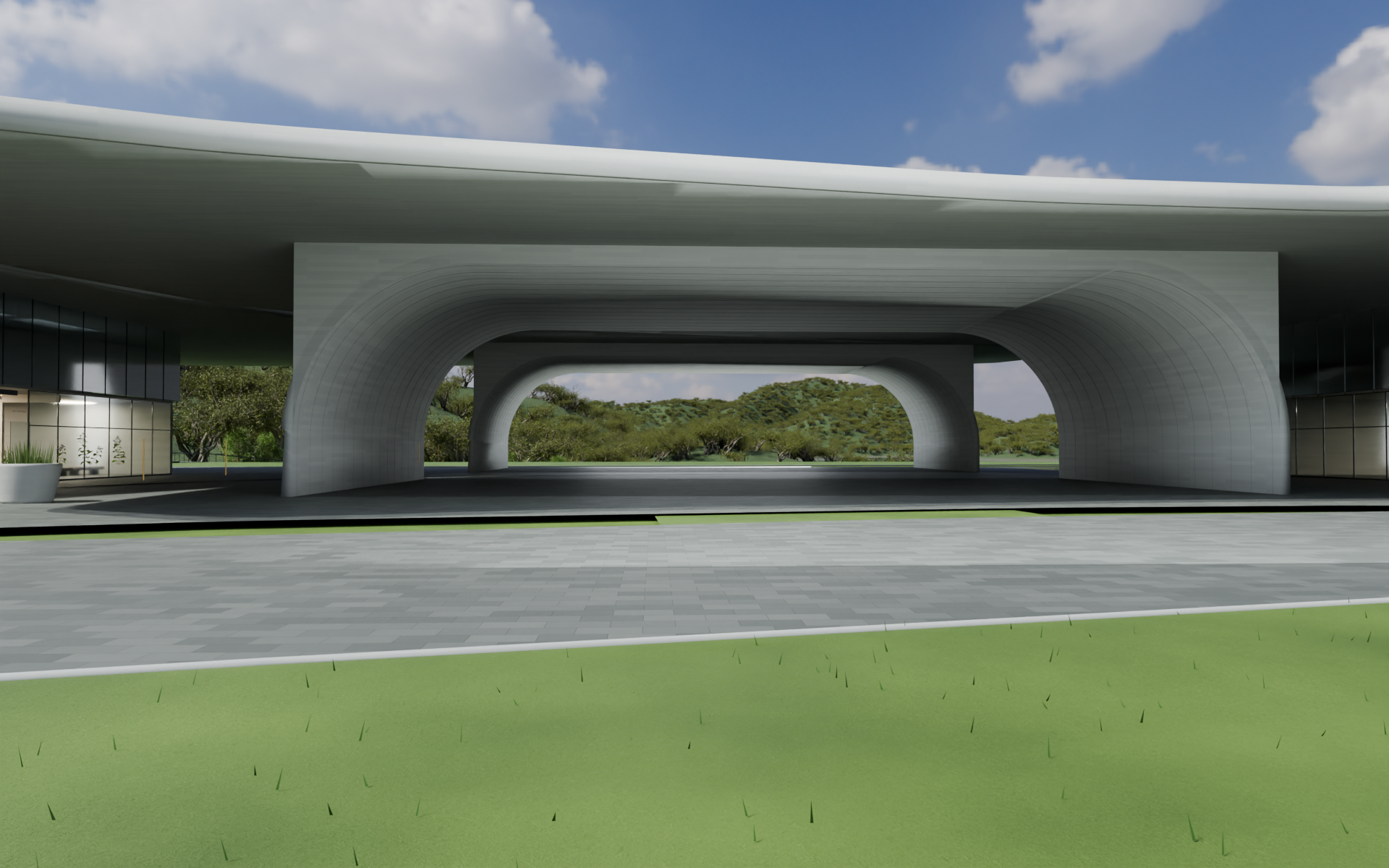

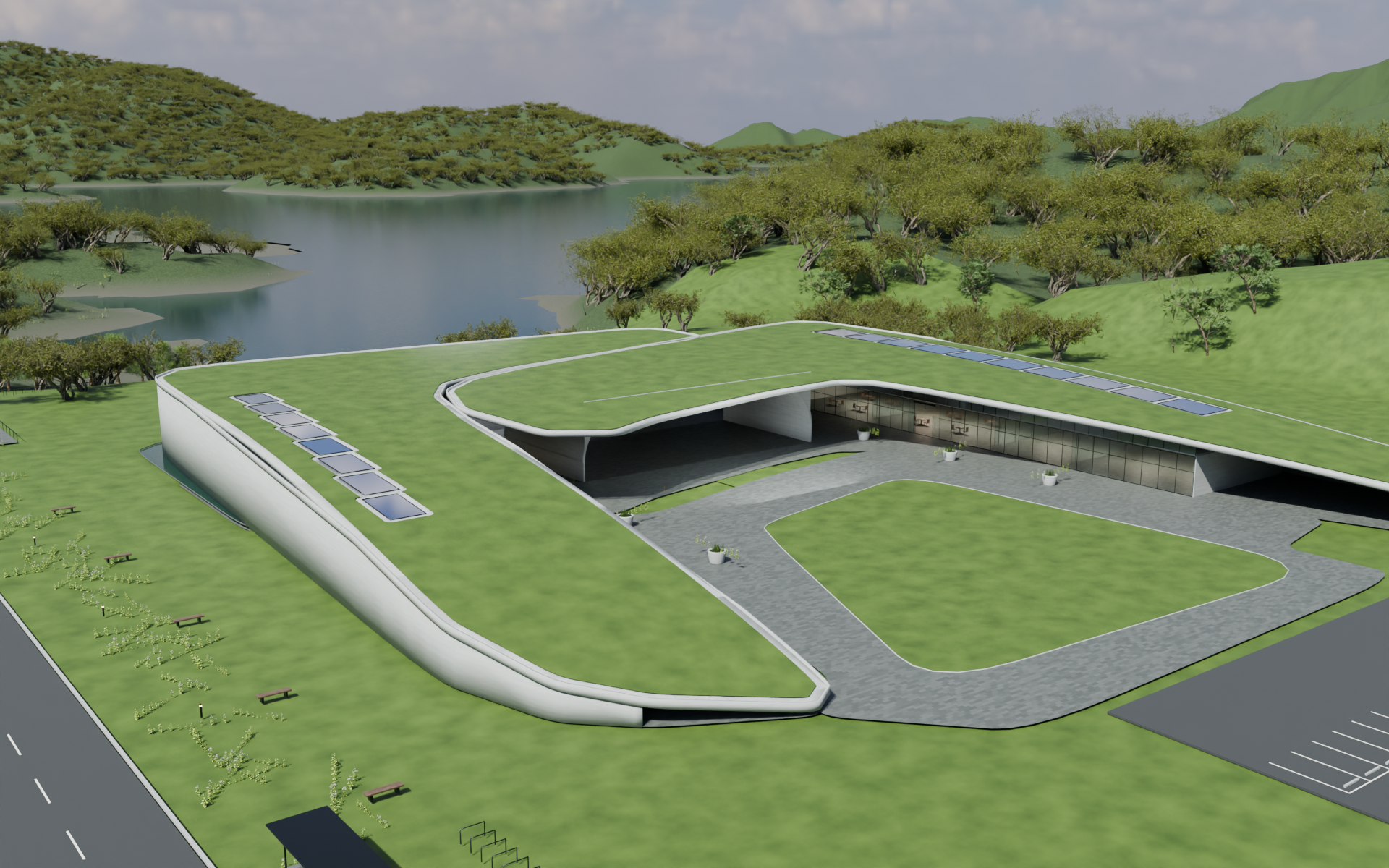

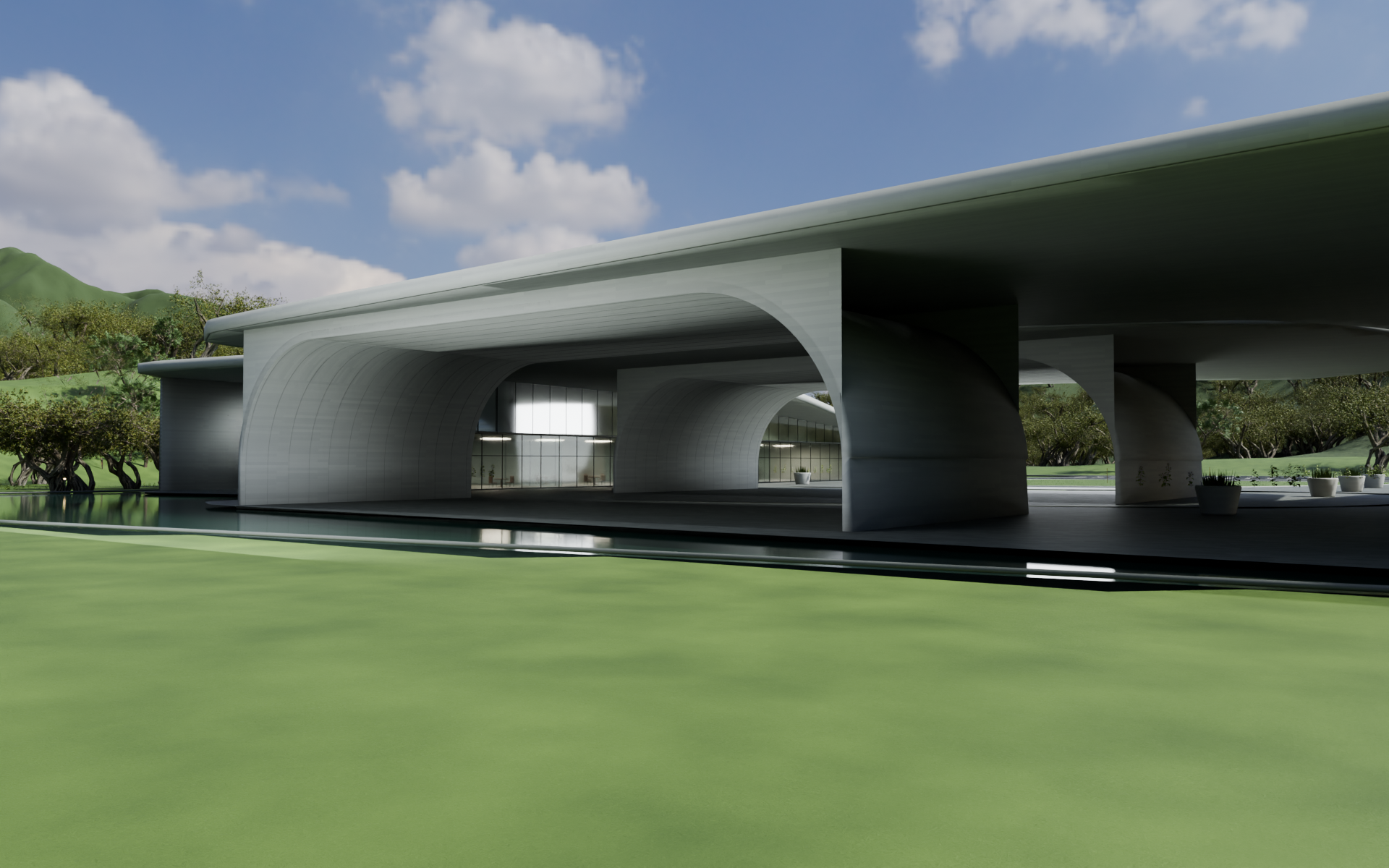

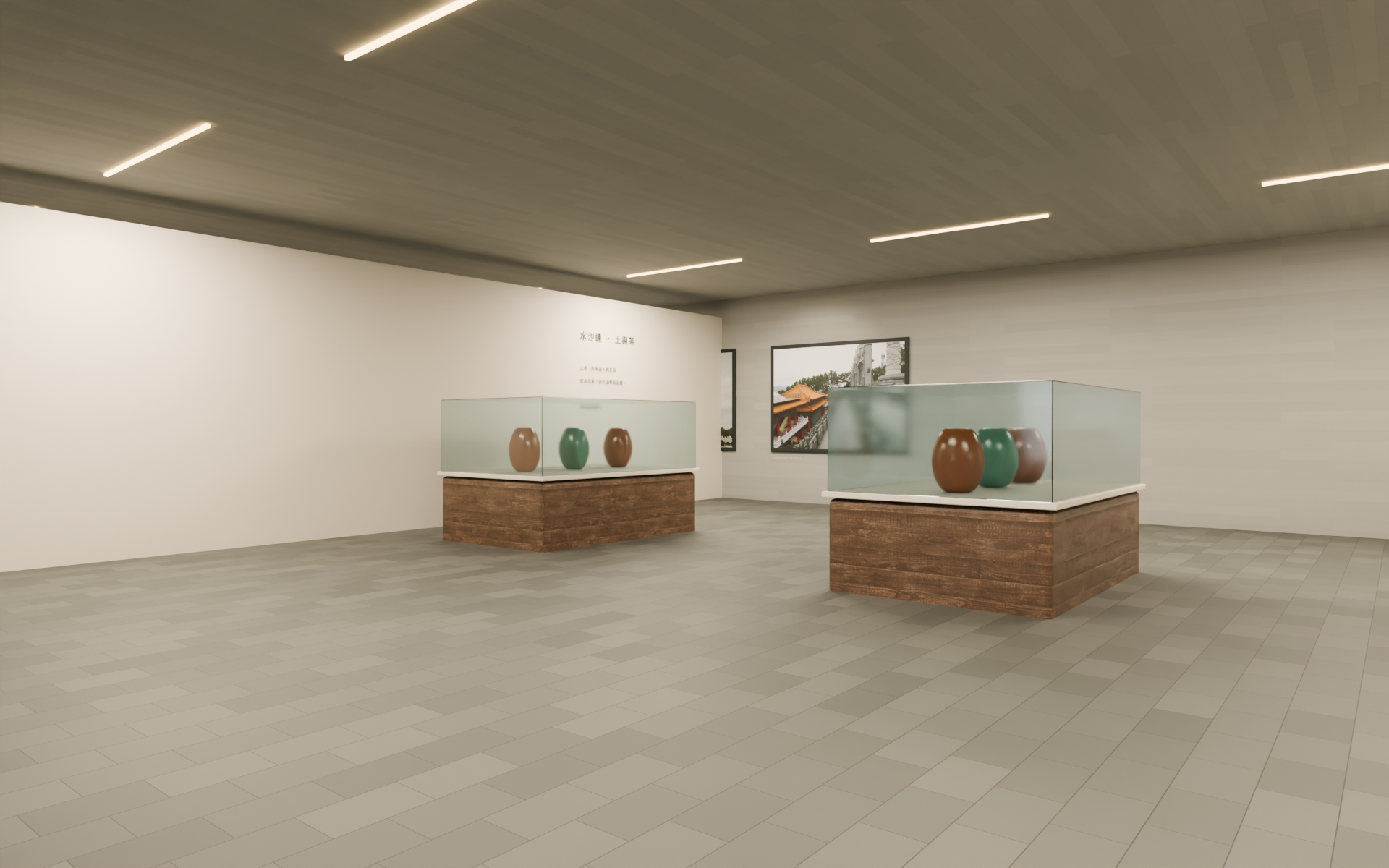

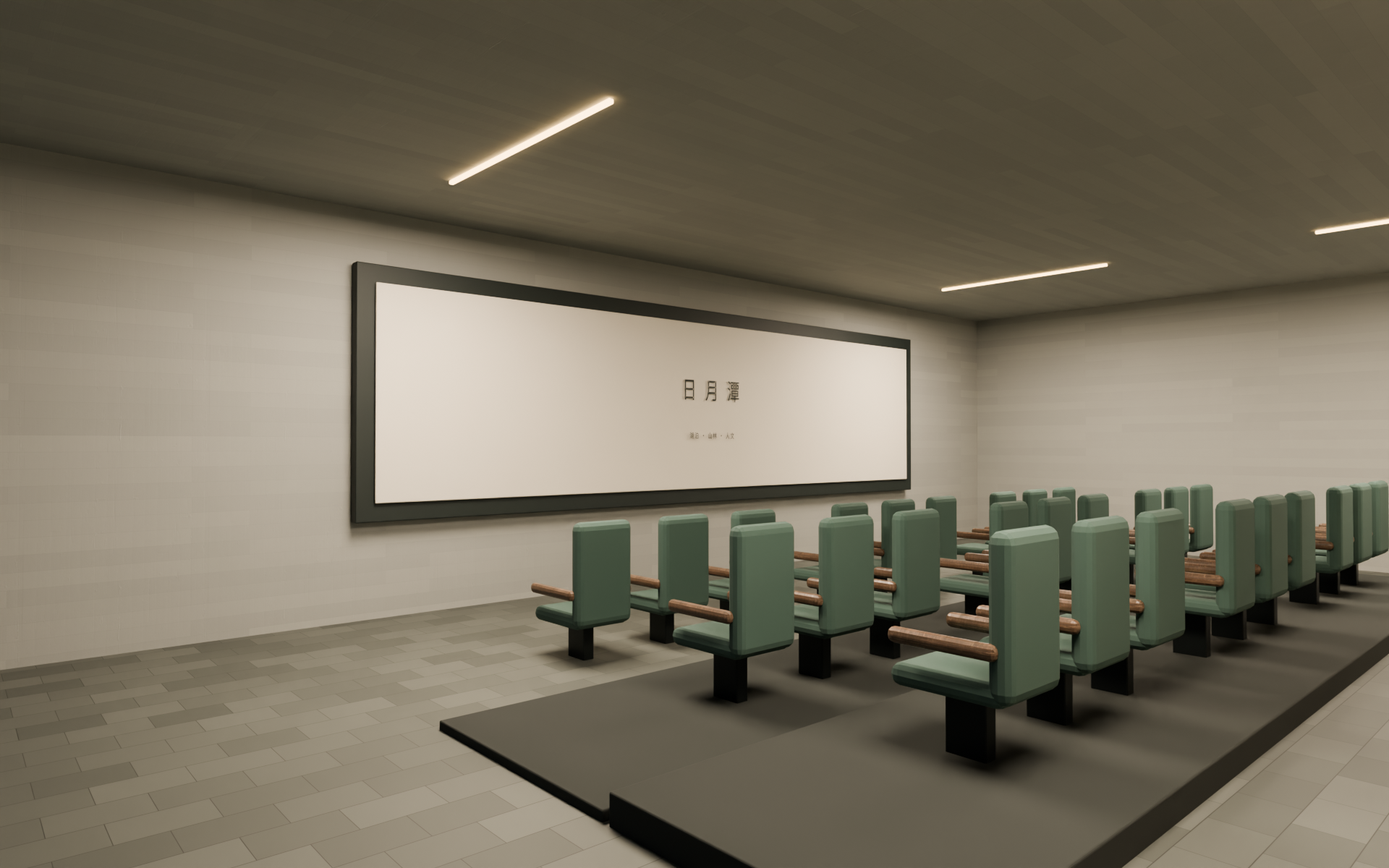

中庭雙廊道 · 水池與廊道 · 接待與地形展台 · 產業展示 · 影音室 · 到達側 · 湖面

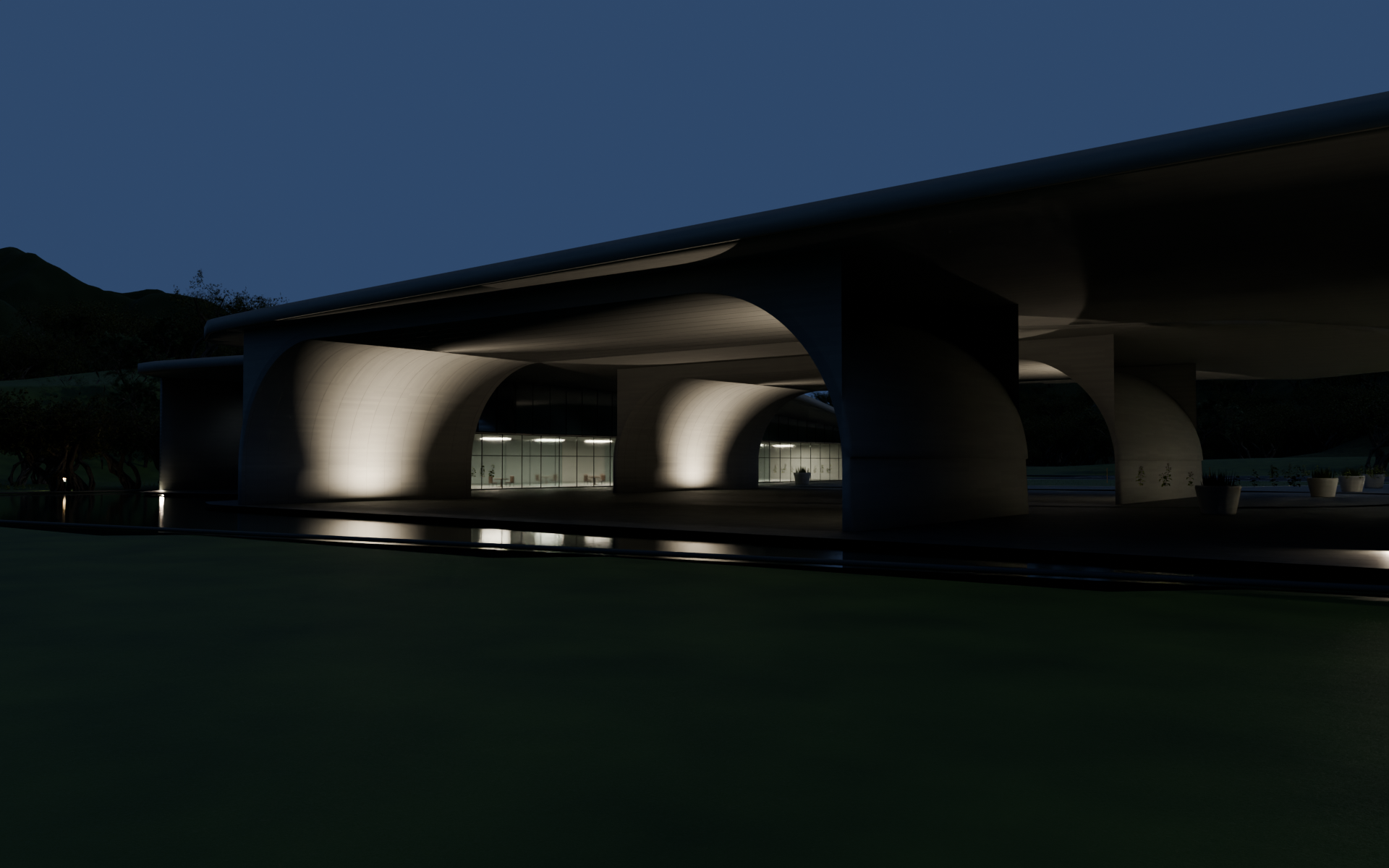

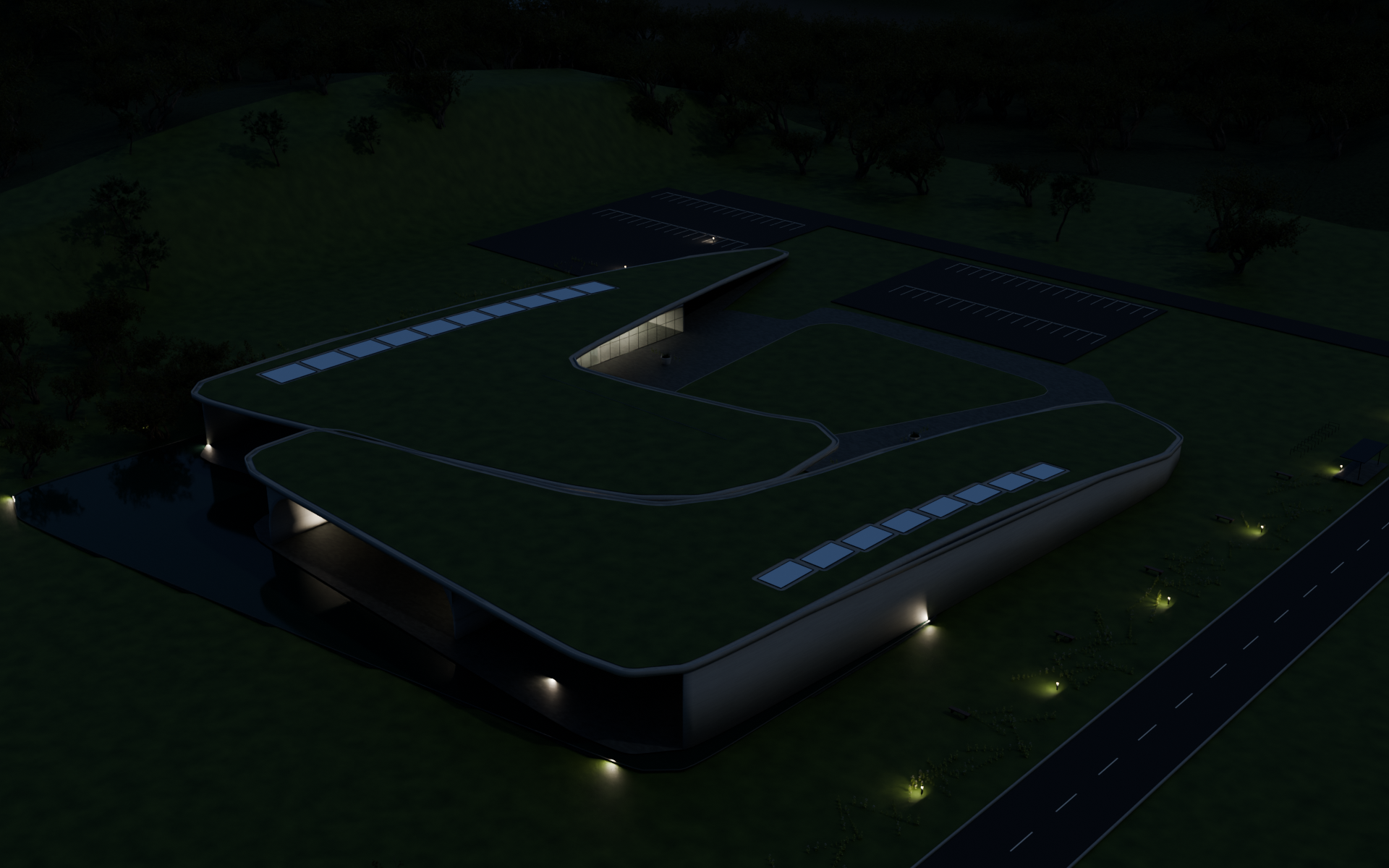

夜景鳥瞰 · 夜間廊道

十視角聯絡表 · 模型／渲染版本與資產 SHA

來源與校準

這次用到建築師官方作品頁的照片及概念說明，以及建築師刊載的平面圖。公開圖面下載在研究快取，未當產品貼圖或分發素材。描圖座標、尺度與控制點保留在 scripts/prepare_xiangshan_v2.py；縮尺取 176 像素對 34 m，不能視為測量值。

兩個大跨距與公開展館用途，依交通部觀光署向山介紹。觀光 POI 與官方網頁定位不同，尚未以建築控制點校準，保留原樣區地理錨點，不把推估定位包裝成精確測量。

掃描材質、植被、天空為 Poly Haven CC0，逐檔來源／SHA 在 assets/materials/SOURCES.json、assets/vegetation/SOURCES.json、assets/DETAIL_SOURCES.json、assets/lighting/SOURCES.json。六張展覽照片為 CC BY／BY-SA，原作者／授權保留在材質属性、展框小字與 assets/exhibition/SOURCES.json，詳見署名。照片本身未改像素，展示中有畫幅縮放。字型使用 Google Fonts Noto Sans TC，OFL 授權與來源位於 assets/fonts/。

驗證與可交接範圍

重新開檔檢查包含原始地理檔 SHA、相對路徑、43 張貼圖、有限座標、實際地面高度、相機前方淨空，以及 180 個步行取樣點的穿牆／22 cm 徑向淨空檢查。步行檢查只驗證作者設定相機路徑，不代表自由移動控制器或樓梯工程合規。

仍待完成：現地精確定位及建築剖面校準、真實完整分間和設備、廁所等其餘空間、真正湖岸步道與懸臂平台、地標周邊設施、水社／文武廟／伊達邵／慈恩塔等其他地區精模、人物、聲景、引擎與手機效能。遠山仍受 20 m DTM 限制。不要將 PASS 解讀為照片級或全日月潭完成。

重現管線

原始 GIS 檔及第一版保留。依序為：

scripts/prepare_xiangshan_v2.py
blender/build_xiangshan_v2.py         # 載入 xiangshan-lakeside.blend → v04
blender/finish_campus.py              # 載入 v04 → xiangshan-campus.blend
blender/polish_campus.py              # 載入 campus → v05
blender/add_campus_night.py           # 在 v05 加入獨立夜景
scripts/prepare_water_v2.py           # 連續 WRA 水面，消除三角化裁切細縫
blender/finalize_campus_typography.py # v05 字型與材質收尾
blender/refine_campus_shore.py        # 掃描樹根歸零、坡面接地與湖岸細節
blender/balance_shore_canopy.py       # 上層林地與水邊碎石色彩區分
blender/audit_campus.py               # 唯讀重新開檔 QA
blender/render_campus.py -- all 1920 128
blender/render_campus.py -- 1,3 1920 128 night
scripts/finalize_campus.py            # 最終資產 SHA 與渲染驗證

建立腳本會拒絕覆蓋既有輸出；修整腳本有防重跑標記。後續人工製作請先另存，不要移除保護後覆寫現有成果。

本輪視覺修正紀錄

湖岸近看發現掃描樹的底部懸浮。原因不是地形定位公式本身，而是舊匯入把樹冠中心當根部原點，實際樹根偏移 2.1–3.4m。已將四份來源／LOD 網格根部歸零，457 棵近景樹及 69,534 個遠林點改對實際顯示三角面重新安置，坡面取樹根範圍低側接觸。詳見修正資料。湖岸材質與新植被為作者製作；20m 地形仍形成粗略折線岸緣，尚未符合照片級近景標準。
